¿Cuáles son los componentes de repuesto para los dispositivos de protección contra sobretensiones transitorias de la serie IMA del tablero de distribución QED-2?
Problema:
Componentes de repuesto para dispositivos de protección contra sobretensiones transitorias IMA del tablero de distribución Surgelogic™ QED-2
Línea de productos:
Dispositivos de protección contra sobretensiones transitorias(SPD), Tablero de distribución QED-2 Serie IMA
Entorno:
Características del producto, Reemplazo
Resolución:
Para determinar las piezas de repuesto correctas que debe comprar para los dispositivos de protección contra sobretensiones (SPD) de tipo tablero de distribución QED-2 de la serie IMA, consulte la tabla de selección de componentes de repuesto a continuación. Al final de este artículo se encuentra un ejemplo de una etiqueta de producto y un número de catálogo típicos.
Matriz de componentes de repuesto
Etiqueta de Surgelogic
Para encontrar el número de catálogo del SPD, ubique una etiqueta blanca de Surgelogic en el interior de su SPD. Normalmente, esto se puede encontrar en las paredes laterales o en la puerta del SPD. La etiqueta se verá como la siguiente:
Componentes de repuesto para dispositivos de protección contra sobretensiones transitorias IMA del tablero de distribución Surgelogic™ QED-2
Línea de productos:
Dispositivos de protección contra sobretensiones transitorias(SPD), Tablero de distribución QED-2 Serie IMA
Entorno:
Características del producto, Reemplazo
Resolución:
Para determinar las piezas de repuesto correctas que debe comprar para los dispositivos de protección contra sobretensiones (SPD) de tipo tablero de distribución QED-2 de la serie IMA, consulte la tabla de selección de componentes de repuesto a continuación. Al final de este artículo se encuentra un ejemplo de una etiqueta de producto y un número de catálogo típicos.
Matriz de componentes de repuesto
| Número de catálogo | Corriente de sobretensión máxima | Número de catálogo del módulo Fase "A" | Número de catálogo del módulo Fase "B" | Número de catálogo del módulo Fase "A" | Cable de diagnóstico (3 por kit) | Pantalla delantera (sólo SPD NEMA 1) |
| TVS1IMA12B2 | 120kA | MA1IMA12 | N/D | MA1IMA12 | TVS60PCK | TVS1DSPHC |
| TVS1IMA16B2 | 160kA | MA1IMA16 | N/D | MA1IMA16 | TVS60PCK | TVS1DSPHC |
| TVS1IMA24B2 | 240kA | MA1IMA24 | N/D | MA1IMA24 | TVS60PCK | TVS1DSPHC |
| TVS1IMA32B2 | 320kA | MA1IMA16 (se requieren 2 módulos) | N/D | MA1IMA16 (se requieren 2 módulos) | TVS60PCK (se requieren 2 Kits) | TVS6DSPHC |
| TVS1IMA48B2 | 480kA | MA1IMA24 (se requieren 2 módulos) | N/D | MA1IMA24 (se requieren 2 módulos) | TVS60PCK (se requieren 2 Kits) | TVS6DSPHC |
| TVS2IMA12B2 | 120kA | MA1IMA12 | MA1IMA12 | MA1IMA12 | TVS60PCK | TVS3DSPHC |
| TVS2IMA16B2 | 160kA | MA1IMA16 | MA1IMA16 | MA1IMA16 | TVS60PCK | TVS3DSPHC |
| TVS2IMA24B2 | 240kA | MA1IMA24 | MA1IMA24 | MA1IMA24 | TVS60PCK | TVS3DSPHC |
| TVS2IMA32B2 | 320kA | MA1IMA16 (se requieren 2 módulos) | MA1IMA16 (se requieren 2 módulos) | MA1IMA16 (se requieren 2 módulos) | TVS60PCK (se requieren 2 Kits) | TVS6DSPHC |
| TVS2IMA48B2 | 480kA | MA1IMA24 (se requieren 2 módulos) | MA1IMA24 (se requieren 2 módulos) | MA1IMA24 (se requieren 2 módulos) | TVS60PCK (se requieren 2 Kits) | TVS6DSPHC |
| TVS3IMA12B2 | 120kA | MA1IMA12 | MA3IMA12 | MA1IMA12 | TVS60PCK | TVS3DSPHC |
| TVS3IMA16B2 | 160kA | MA1IMA16 | MA3IMA16 | MA1IMA16 | TVS60PCK | TVS3DSPHC |
| TVS3IMA24B2 | 240kA | MA1IMA24 | MA3IMA24 | MA1IMA24 | TVS60PCK | TVS3DSPHC |
| TVS3IMA32B2 | 320kA | MA1IMA16 (se requieren 2 módulos) | MA3IMA16 (se requieren 2 módulos) | MA1IMA16 (se requieren 2 módulos) | TVS60PCK (se requieren 2 Kits) | TVS6DSPHC |
| TVS3IMA48B2 | 480kA | MA1IMA24 (se requieren 2 módulos) | MA3IMA24 (se requieren 2 módulos) | MA1IMA24 (se requieren 2 módulos) | TVS60PCK (se requieren 2 Kits) | TVS6DSPHC |
| TVS4IMA12B2 | 120kA | MA4IMA12 | MA4IMA12 | MA4IMA12 | TVS60PCK | TVS3DSPHC |
| TVS4IMA16B2 | 160kA | MA4IMA16 | MA4IMA16 | MA4IMA16 | TVS60PCK | TVS3DSPHC |
| TVS4IMA24B2 | 240kA | MA4IMA24 | MA4IMA24 | MA4IMA24 | TVS60PCK | TVS3DSPHC |
| TVS4IMA32B2 | 320kA | MA4IMA16 (se requieren 2 módulos) | MA4IMA16 (se requieren 2 módulos) | MA4IMA16 (se requieren 2 módulos) | TVS60PCK (se requieren 2 Kits) | TVS6DSPHC |
| TVS4IMA48B2 | 480kA | MA4IMA24 (se requieren 2 módulos) | MA4IMA24 (se requieren 2 módulos) | MA4IMA24 (se requieren 2 módulos) | TVS60PCK (se requieren 2 Kits) | TVS6DSPHC |

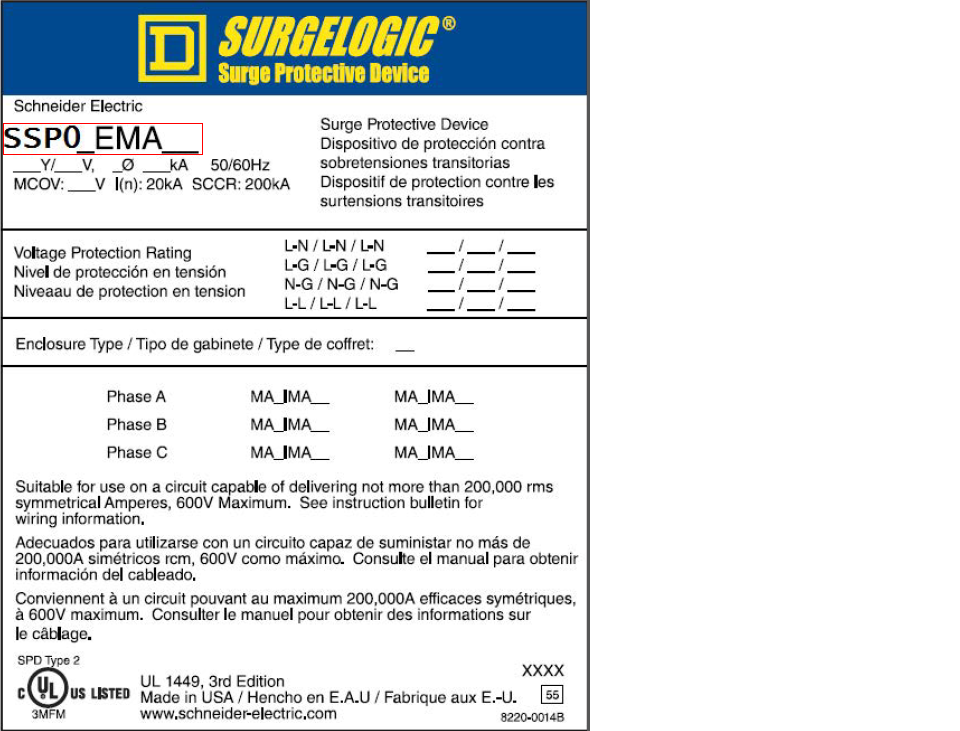

Etiqueta de Surgelogic
Para encontrar el número de catálogo del SPD, ubique una etiqueta blanca de Surgelogic en el interior de su SPD. Normalmente, esto se puede encontrar en las paredes laterales o en la puerta del SPD. La etiqueta se verá como la siguiente:
