¿Cómo extraigo la cubierta delantera del variador de velocidad Altivar Process?

Cuestión:
Desmontaje de la cubierta delantera en el variador Altivar Process de menor tamaño.

Línea de productos:
Variador de velocidad Altivar Process (ATV630, ATV930, ATV650, ATV950, ATV660, ATV960, ATV680, ATV980)

Entorno:
Todos los números de serie de Altivar Process Drive

Causa:
Necesidad de acceder a los terminales de control para el cableado

Resolución:

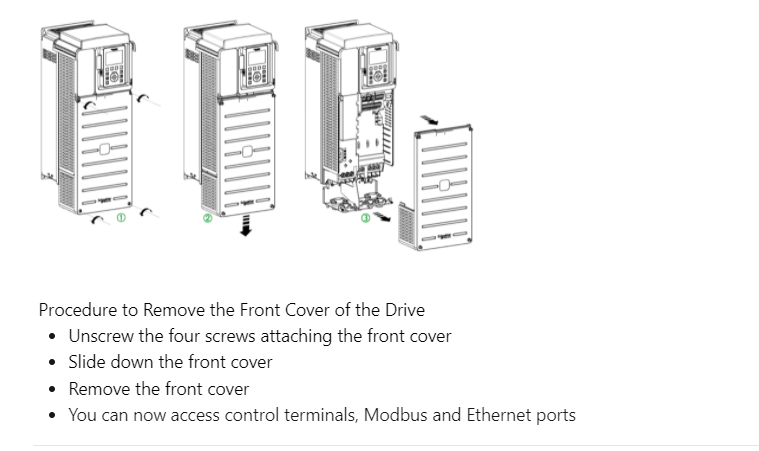

Procedimiento para extraer la cubierta delantera del variador

• Desatornille los cuatro tornillos que sujetan la cubierta frontal
• Deslice hacia abajo la cubierta delantera
• Retire la cubierta delantera
• Ahora puede acceder a terminales de control, puertos Modbus y Ethernet

Consulte el adjunto para obtener más ayuda
