Cuestión:
Configuración de los variadores de velocidad Altivar 212 para el control de 3 cables

Línea de productos:
Altivar 212, Altivar

Entorno:
Todo

Causa:
Necesidad de utilizar control de 3 cables (momentáneo)

Resolución:

Programación:
Pulse la tecla MODE para AUF
Flecha hacia abajo hasta F— y presiona la tecla ENT
Ajuste F111 a 2
Ajuste F112 a 49

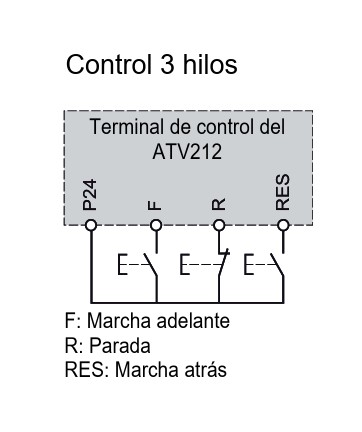

Cableado:
Conecte el terminal F desde un contacto normalmente abierto (NO), momentáneo cerrado, ARRANQUE
Conecte el terminal R de un contacto normalmente cerrado (NC), momentáneo abierto, STOP
