Componentes de repuesto para dispositivos de protección contra sobretensiones EMA de Surgelogic™
Problema:
¿Cuáles son los componentes de reemplazo de los dispositivos de protección contra sobretensiones de la serie EMA?
Línea de productos:
Dispositivos de protección contra sobretensiones (SPD)
Entorno:
Dispositivos de protección contra sobretensiones tipo EMA.
Causa:
Reemplazo
Resolución:
Para determinar las piezas de repuesto correctas que se deben adquirir para los dispositivos de protección contra sobretensiones (SPD) de la serie EMA, consulte la tabla de selección de componentes de repuesto que aparece a continuación. Al final de este artículo se encuentra un ejemplo de una etiqueta de producto y un número de catálogo típicos.
Matriz de componentes de repuesto
Etiqueta de Surgelogic
Para encontrar el número de pieza del SPD, ubique una etiqueta blanca de Surgelogic en el interior de su SPD. Normalmente, esto se puede encontrar en las paredes laterales o en la puerta del SPD. La etiqueta se verá como la siguiente:
¿Cuáles son los componentes de reemplazo de los dispositivos de protección contra sobretensiones de la serie EMA?
Línea de productos:
Dispositivos de protección contra sobretensiones (SPD)
Entorno:
Dispositivos de protección contra sobretensiones tipo EMA.
Causa:
Reemplazo
Resolución:
Para determinar las piezas de repuesto correctas que se deben adquirir para los dispositivos de protección contra sobretensiones (SPD) de la serie EMA, consulte la tabla de selección de componentes de repuesto que aparece a continuación. Al final de este artículo se encuentra un ejemplo de una etiqueta de producto y un número de catálogo típicos.
Matriz de componentes de repuesto
| Número de catálogo | Corriente de sobretensión máxima | Número de catálogo del módulo Fase "A" | Número de catálogo del módulo Fase "B" | Número de catálogo del módulo Fase "C" | Cable de diagnóstico (3 por kit) | Pantalla delantera (sólo SPD NEMA 1) |
| SSP01EMA12 | 120KA | MA1IMA121 | N/D | MA1IMA121 | TVS36PCK | TVS1DSPHCN |
| SSP01EMA16 | 160KA | MA1IMA161 | N/D | MA1IMA161 | TVS36PCK | TVS1DSPHCN |
| SSP01EMA24 | 240KA | MA1IMA241 | N/D | MA1IMA241 | TVS36PCK | TVS1DSPHCN |
| SSP01EMA32 | 320KA | MA1IMA161 (se requieren 2 módulos) | N/D | MA1IMA161 (se requieren 2 módulos) | TVS36PCK (se requieren 2 Kits) | TVS4DSPHCN |
| SSP01EMA48 | 480KA | MA1IMA241 (se requieren 2 módulos) | N/D | MA1IMA241 (se requieren 2 módulos) | TVS36PCK (se requieren 2 Kits) | TVS4DSPHCN |
| SSP02EMA12 | 120kA | MA1IMA121 | MA1IMA121 | MA1IMA121 | TVS36PCK | TVS3DSPHCN |
| SSP02EMA16 | 160kA | MA1IMA161 | MA1IMA161 | MA1IMA161 | TVS36PCK | TVS3DSPHCN |
| SSP02EMA24 | 240kA | MA1IMA241 | MA1IMA241 | MA1IMA241 | TVS36PCK | TVS3DSPHCN |
| SSP02EMA32 | 320kA | MA1IMA161 (se requieren 2 módulos) | MA1IMA161 (se requieren 2 módulos) | MA1IMA161 (se requieren 2 módulos) | TVS36PCK (se requieren 2 Kits) | TVS6DSPHCN |
| SSP02EMA48 | 480kA | MA1IMA241 (se requieren 2 módulos) | MA1IMA241 (se requieren 2 módulos) | MA1IMA241 (se requieren 2 módulos) | TVS36PCK (se requieren 2 Kits) | TVS6DSPHCN |
| SSP03EMA12 | 120kA | MA1IMA121 | MA3IMA121 | MA1IMA121 | TVS36PCK | TVS3DSPHCN |
| SSP03EMA16 | 160kA | MA1IMA161 | MA3IMA161 | MA1IMA161 | TVS36PCK | TVS3DSPHCN |
| SSP03EMA24 | 240kA | MA1IMA241 | MA3IMA241 | MA1IMA241 | TVS36PCK | TVS3DSPHCN |
| SSP03EMA32 | 320kA | MA1IMA161 (se requieren 2 módulos) | MA3IMA161 (se requieren 2 módulos) | MA1IMA161 (se requieren 2 módulos) | TVS36PCK (se requieren 2 Kits) | TVS6DSPHCN |
| SSP03EMA48 | 480kA | MA1IMA241 (se requieren 2 módulos) | MA3IMA241 (se requieren 2 módulos) | MA1IMA241 (se requieren 2 módulos) | TVS36PCK (se requieren 2 Kits) | TVS6DSPHCN |
| SSP04EMA12 | 120kA | MA4IMA121 | MA4IMA121 | MA4IMA121 | TVS36PCK | TVS3DSPHCN |
| SSP04EMA16 | 160kA | MA4IMA161 | MA4IMA161 | MA4IMA161 | TVS36PCK | TVS3DSPHCN |
| SSP04EMA24 | 240kA | MA4IMA241 | MA4IMA241 | MA4IMA241 | TVS36PCK | TVS3DSPHCN |
| SSP04EMA32 | 320kA | MA4IMA161 (se requieren 2 módulos) | MA4IMA161 (se requieren 2 módulos) | MA4IMA161 (se requieren 2 módulos) | TVS36PCK (se requieren 2 Kits) | TVS6DSPHCN |
| SSP04EMA48 | 480kA | MA4IMA241 (se requieren 2 módulos) | MA4IMA241 (se requieren 2 módulos) | MA4IMA241 (se requieren 2 módulos) | TVS36PCK (se requieren 2 Kits) | TVS6DSPHCN |
| SSP05EMA10 | 100kA | MA5IMA101 | MA5IMA101 | MA5IMA101 | TVS36PCK | TVS3DSPHCN |
| SSP05EMA12 | 120kA | MA5IMA121 | MA5IMA121 | MA5IMA121 | TVS36PCK | TVS3DSPHCN |
| SSP05EMA16 | 160kA | MA5IMA161 | MA5IMA161 | MA5IMA161 | TVS36PCK | TVS3DSPHCN |
| SSP05EMA20 | 200kA | MA5IMA201 | MA5IMA201 | MA5IMA201 | TVS36PCK | TVS3DSPHCN |
| SSP05EMA24 | 240kA | MA5IMA241 | MA5IMA241 | MA5IMA241 | TVS36PCK | TVS3DSPHCN |
| SSP05EMA32 | 320kA | MA5IMA161 (se requieren 2 módulos) | MA5IMA161 (se requieren 2 módulos) | MA5IMA161 (se requieren 2 módulos) | TVS36PCK (se requieren 2 Kits) | TVS6DSPHCN |
| SSP05EMA48 | 480kA | MA5IMA241 (se requieren 2 módulos) | MA5IMA241 (se requieren 2 módulos) | MA5IMA241 (se requieren 2 módulos) | TVS36PCK (se requieren 2 Kits) | TVS6DSPHCN |
| SSP06EMA10 | 100kA | MA6IMA101 | MA6IMA101 | MA6IMA101 | TVS36PCK | TVS3DSPHCN |
| SSP06EMA12 | 120kA | MA6IMA121 | MA6IMA121 | MA6IMA121 | TVS36PCK | TVS3DSPHCN |
| SSP06EMA16 | 160kA | MA6IMA161 | MA6IMA161 | MA6IMA161 | TVS36PCK | TVS3DSPHCN |
| SSP06EMA20 | 200kA | MA6IMA201 | MA6IMA201 | MA6IMA201 | TVS36PCK | TVS3DSPHCN |
| SSP06EMA24 | 240kA | MA6IMA241 | MA6IMA241 | MA6IMA241 | TVS36PCK | TVS3DSPHCN |
| SSP06EMA32 | 320kA | MA6IMA161 (se requieren 2 módulos) | MA6IMA161 (se requieren 2 módulos) | MA6IMA161 (se requieren 2 módulos) | TVS36PCK (se requieren 2 Kits) | TVS6DSPHCN |
| SSP06EMA48 | 480kA | MA6IMA241 (se requieren 2 módulos) | MA6IMA241 (se requieren 2 módulos) | MA6IMA241 (se requieren 2 módulos) | TVS36PCK (se requieren 2 Kits) | TVS6DSPHCN |
| SSP08EMA12 | 120kA | MA8IMA121 | MA8IMA121 | MA8IMA121 | TVS36PCK | TVS3DSPHCN |
| SSP08EMA16 | 160kA | MA8IMA161 | MA8IMA161 | MA8IMA161 | TVS36PCK | TVS3DSPHCN |
| SSP08EMA24 | 240kA | MA8IMA241 | MA8IMA241 | MA8IMA241 | TVS36PCK | TVS3DSPHCN |
| SSP08EMA32 | 320kA | MA8IMA161 (se requieren 2 módulos) | MA8IMA161 (se requieren 2 módulos) | MA8IMA161 (se requieren 2 módulos) | TVS36PCK (se requieren 2 Kits) | TVS6DSPHCN |
| SSP08EMA48 | 480kA | MA6IMA241 (se requieren 2 módulos) | MA6IMA241 (se requieren 2 módulos) | MA6IMA241 (se requieren 2 módulos) | TVS36PCK (se requieren 2 Kits) | TVS6DSPHCN |
| SSP09EMA10 | 100kA | MA9IMA101 | MA9IMA101 | MA9IMA101 | TVS36PCK | TVS3DSPHCN |
| SSP09EMA12 | 120kA | MA9IMA121 | MA9IMA121 | MA9IMA121 | TVS36PCK | TVS3DSPHCN |
| SSP09EMA16 | 160kA | MA9IMA161 | MA9IMA161 | MA9IMA161 | TVS36PCK | TVS3DSPHCN |
| SSP09EMA18 | 180kA | MA9IMA181 | MA9IMA181 | MA9IMA181 | TVS36PCK | TVS3DSPHCN |
| SSP09EMA20 | 200kA | MA9IMA101 (se requieren 2 módulos) | MA9IMA101 (se requieren 2 módulos) | MA9IMA101 (se requieren 2 módulos) | TVS36PCK (se requieren 2 Kits) | TVS6DSPHCN |
| SSP09EMA24 | 240kA | MA9IMA121 (se requieren 2 módulos) | MA9IMA121 (se requieren 2 módulos) | MA9IMA121 (se requieren 2 módulos) | TVS36PCK (se requieren 2 Kits) | TVS6DSPHCN |
| SSP09EMA32 | 320kA | MA9IMA161 (se requieren 2 módulos) | MA9IMA161 (se requieren 2 módulos) | MA9IMA161 (se requieren 2 módulos) | TVS36PCK (se requieren 2 Kits) | TVS6DSPHCN |

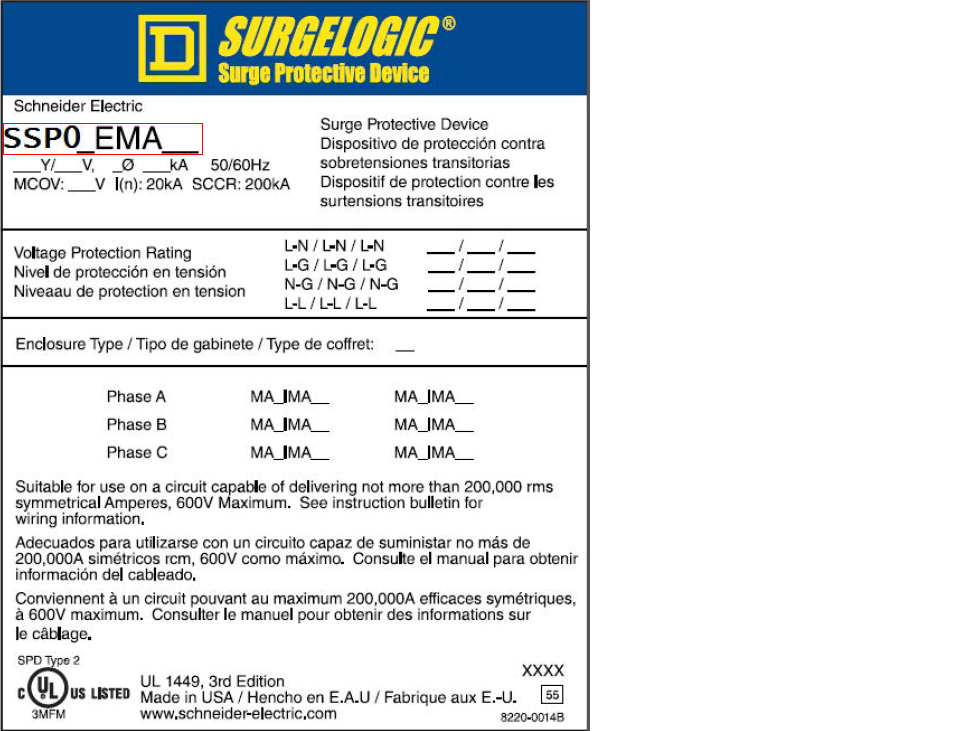

Etiqueta de Surgelogic
Para encontrar el número de pieza del SPD, ubique una etiqueta blanca de Surgelogic en el interior de su SPD. Normalmente, esto se puede encontrar en las paredes laterales o en la puerta del SPD. La etiqueta se verá como la siguiente:
