Problema:
¿Cómo puedo probar tus comunicaciones InRow BMS/ModBus?
Línea de productos:
ACRC, ACRP, ACRD, ACSC
Entorno:
Refrigeración InRow
Causa:
Resolución:
Al resolver problemas de una InRow para una comunicación BMS correcta, necesita saber cómo probar que nuestro equipo está aprobando su señal adecuadamente. Utilice las instrucciones a continuación para realizar esta prueba.
Lo que necesitará:
1. Convertidor B&B Electronics N/P: 4850T9L [También se requiere una fuente de alimentación de 12 VCD para la alimentación]
2. Software ModScan:
a. Descarga de demostración — http://www.win-tech.com/html/demos.htm
i. Seleccione ModScan32.zip (851K), descargue y extraiga [unzip] en su escritorio
Configuración del convertidor:
Deberá configurar el convertidor RS-422/485 antes de realizar las conexiones para probar la funcionalidad del BMS. Retire la cubierta opuesta a la etiqueta y realice las configuraciones que se enumeran a continuación
1. DIP Switches: 1,3,4; 2,5,6,7,8; el puente SD está encendido; el puente RTS está apagado [ver Figura 1 a continuación]
Figura 1
2. Conecte su fuente de alimentación de 12vCD a TB2. El rojo debe ir a +12vCD y el negro debe ir a GND [tierra] [vea la figura 1].
3. Conecte los cables de conexión BMS a TB1 TDA(-) y TB1 TDB(+) como se muestra arriba.
4. Si estás en el sitio, puedes conectar tus cables al InRow. Los conductores serán de polaridad cruzada. Por lo tanto, en el convertidor TDA(-) cruza la polaridad en InRow a D1(+) y TDB(+) cruza la polaridad en InRow a D0(-) [ver la Figura 2 a continuación].
Figura 2
1. Haga clic en Aceptar(OK)... no necesita rellenar nada... este es un modo de demostración únicamente
2. Cuando llegue a las 2 pantallas siguientes, coloque la página 10 para cargar y haga clic en Aceptar(OK).
3. Seleccione Connection >> Connect >> configure y puerto Com adecuado [esto debe estar ajustado a cualquier velocidad de baudios InRow BMS configurada en Configure Modbus en la pantalla. 8 bits de datos, sin paridad, 1 bit de parada son ajustes fijos en la pantalla InRow].
4. A continuación, seleccione Setup >> Display Options >> Integer
5.MODBUS Point Type: debe configurarse en 03: HOLDING REGISTER; Address: debe empezar en un registro conocido; Length: necesita terminar en un registro conocido
6. En el ejemplo siguiente utilizamos un InRow RC. NOTA: existe una opción de compensación 0 y 1 cuando se utiliza ModScan
¿Cómo puedo probar tus comunicaciones InRow BMS/ModBus?
Línea de productos:
ACRC, ACRP, ACRD, ACSC
Entorno:
Refrigeración InRow
Causa:
Resolución:
Al resolver problemas de una InRow para una comunicación BMS correcta, necesita saber cómo probar que nuestro equipo está aprobando su señal adecuadamente. Utilice las instrucciones a continuación para realizar esta prueba.
Lo que necesitará:
1. Convertidor B&B Electronics N/P: 4850T9L [También se requiere una fuente de alimentación de 12 VCD para la alimentación]
2. Software ModScan:
a. Descarga de demostración — http://www.win-tech.com/html/demos.htm
i. Seleccione ModScan32.zip (851K), descargue y extraiga [unzip] en su escritorio
Configuración del convertidor:
Deberá configurar el convertidor RS-422/485 antes de realizar las conexiones para probar la funcionalidad del BMS. Retire la cubierta opuesta a la etiqueta y realice las configuraciones que se enumeran a continuación
1. DIP Switches: 1,3,4; 2,5,6,7,8; el puente SD está encendido; el puente RTS está apagado [ver Figura 1 a continuación]
Figura 1
2. Conecte su fuente de alimentación de 12vCD a TB2. El rojo debe ir a +12vCD y el negro debe ir a GND [tierra] [vea la figura 1].
3. Conecte los cables de conexión BMS a TB1 TDA(-) y TB1 TDB(+) como se muestra arriba.

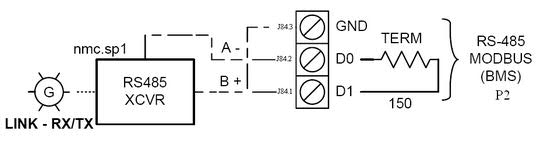

4. Si estás en el sitio, puedes conectar tus cables al InRow. Los conductores serán de polaridad cruzada. Por lo tanto, en el convertidor TDA(-) cruza la polaridad en InRow a D1(+) y TDB(+) cruza la polaridad en InRow a D0(-) [ver la Figura 2 a continuación].
Figura 2
Configuración de ModScan:
1. Haga clic en Aceptar(OK)... no necesita rellenar nada... este es un modo de demostración únicamente
2. Cuando llegue a las 2 pantallas siguientes, coloque la página 10 para cargar y haga clic en Aceptar(OK).

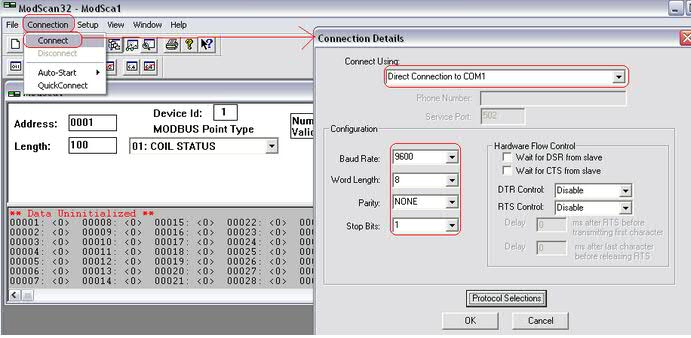

3. Seleccione Connection >> Connect >> configure y puerto Com adecuado [esto debe estar ajustado a cualquier velocidad de baudios InRow BMS configurada en Configure Modbus en la pantalla. 8 bits de datos, sin paridad, 1 bit de parada son ajustes fijos en la pantalla InRow].

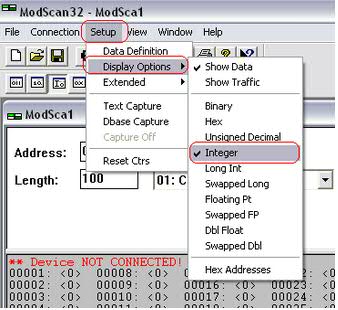

4. A continuación, seleccione Setup >> Display Options >> Integer

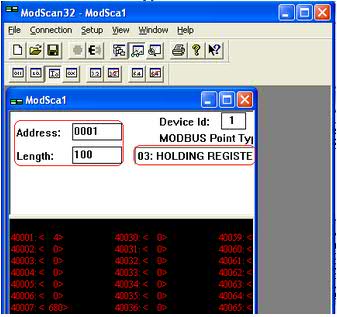

5.MODBUS Point Type: debe configurarse en 03: HOLDING REGISTER; Address: debe empezar en un registro conocido; Length: necesita terminar en un registro conocido

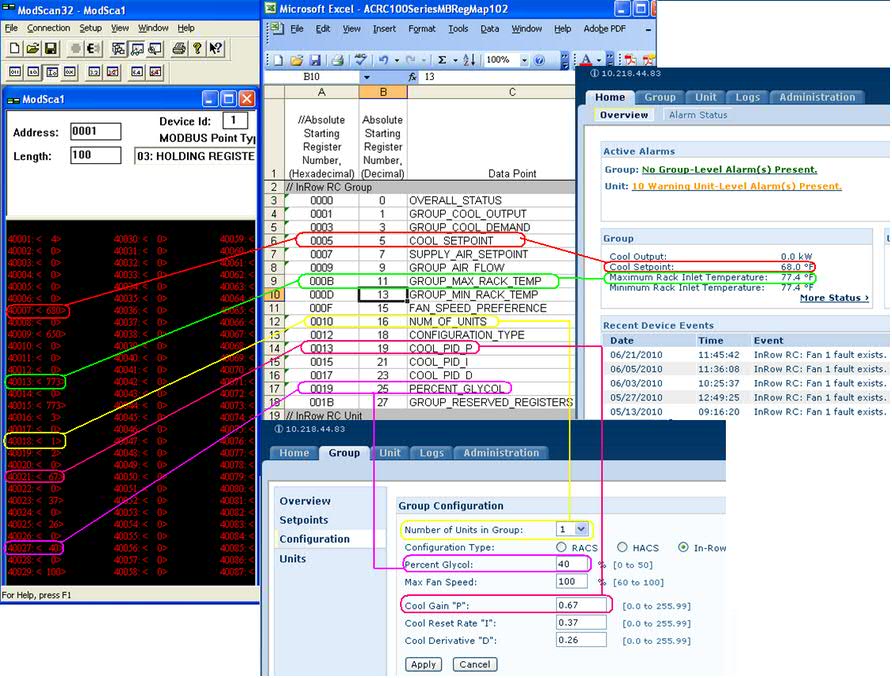

6. En el ejemplo siguiente utilizamos un InRow RC. NOTA: existe una opción de compensación 0 y 1 cuando se utiliza ModScan

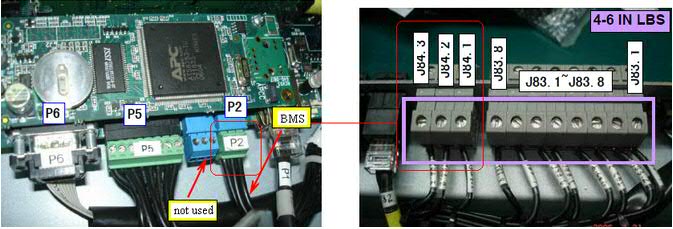

7. Para cualquier unidad de 600 mm, debe asegurarse de que la conexión P2 a J84.1-3 está correctamente cableada.
