¿Cómo realizar la monitorización y control de un sistema M580 HSBY desde Unity Pro?

El software de programación Unity Pro en su versión 11, permite la configuración de sistemas M580 HSBY. Una de las novedades respecto a un sistema Quantum HSBY es la pantalla de operador incluida en Unity Pro.

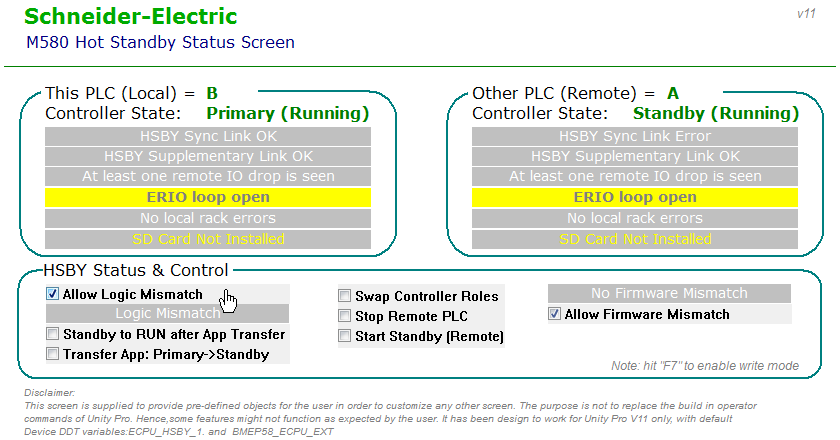

Esta pantalla de operador nos permirte monitorizar y controlar el sistema M580 HSBY de una manera muy sencilla y global.
Para tener acceso a esta pantalla hay que importarla préviamente siguiendo los siguientes pasos:

1.- Hacer click con el botón derecho del ratón en el apartado "Operator Screens" y seleccionar la opción de importar

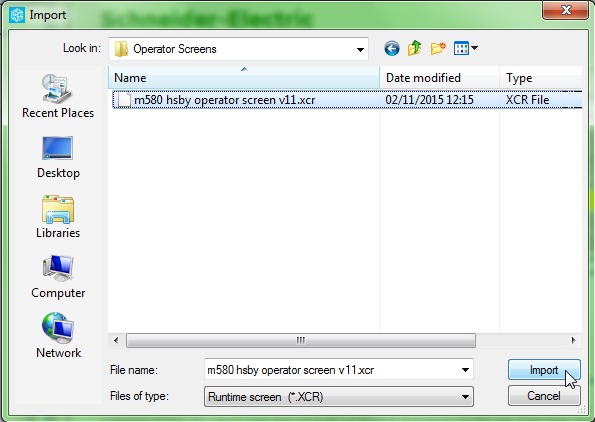

2. - Seleccionar el archivo "m580 hsby operator screen v11.xcr" dentro de la ruta: C:\Users\Public\Documents\Schneider Electric\Unity Pro\Extras\Operator Screens y importarlo.

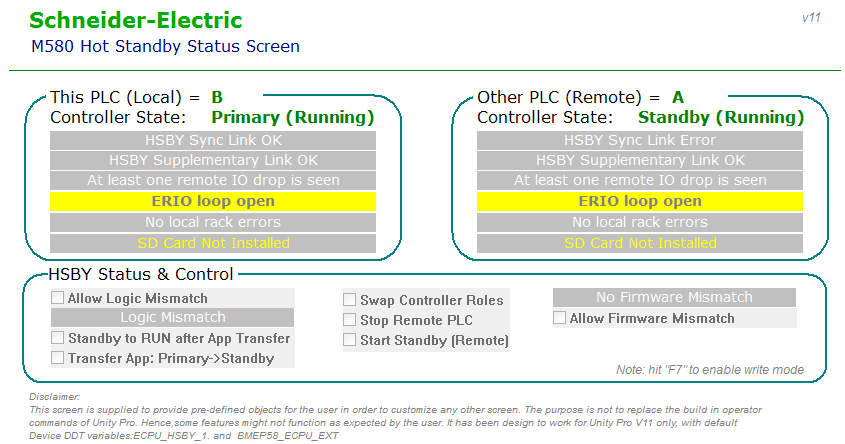

3.- Abrir la pantalla de operador dentro del proyecto de Unity Pro

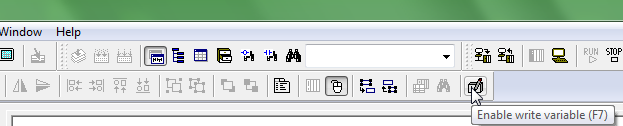

4.- Habilitar la escritura de variables para poder utilizar las funcionalidades de monitorización y control que nos ofrece la pantalla.
