¿Qué guardamotor colocar aguas abajo de un variador de frecuencia?

La estructura más general de los Disyuntores magneto-térmicos y de los relés térmicos, normalmente consiste en un bimetal que se va calentando en función de la corriente que pasa a través de él. Cuanto mayor es la corriente, mayor es la curvatura de este bimetal. Cuando esta curvatura supera un umbral determinado, la protección abre el circuito.

Las corrientes de alta frecuencia presentes aguas abajo de un variador de frecuencia, pueden hacer que el bimetal de la protección se caliente en exceso y provoque el disparo de dicha protección incluso con corrientes pequeñas debido a que estos equipos se calibran para trabajar con corriente alterna 50-60 Hz.

Para asegurar que los límites de disparo de las protecciones se corresponden con el estado real es necesario realizar una desclasificación de las mencionadas protecciones.

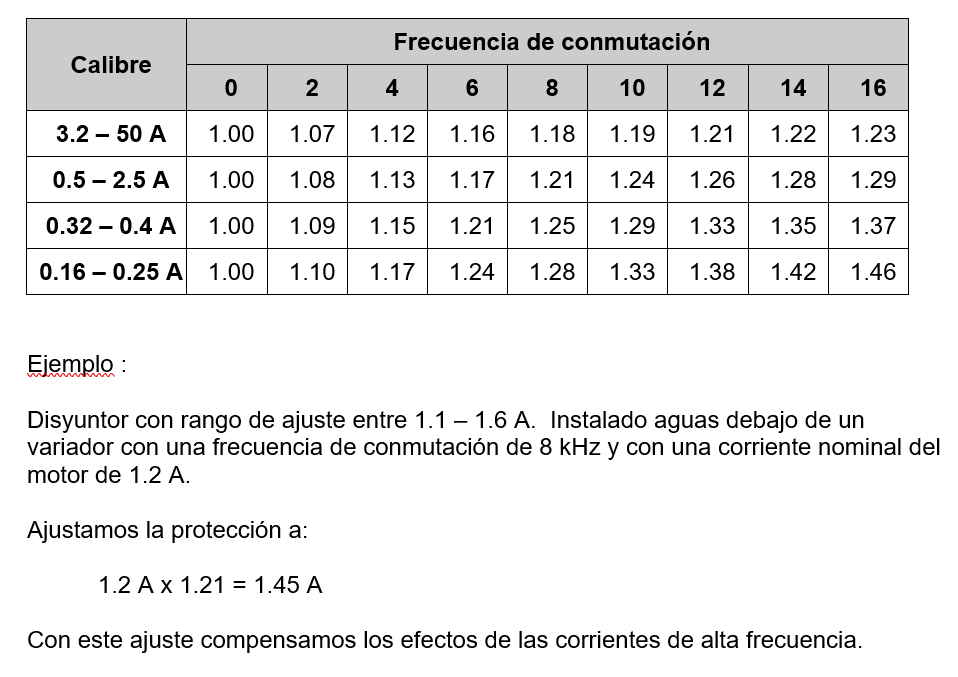

En la tabla siguiente se muestran los factores de corrección a aplicar en la elección de la protección en función del calibre de la misma, y de la frecuencia de conmutación del variador.
