Kakšna je razlika med PNP in NPN pri opisu 3-žične povezave senzorja?
Večina industrijskih senzorjev (induktivni, kapacitivni, ultrazvočni in fotoelektrični senzorji) je polprevodniških.
Izraz polprevodniški se nanaša na vrsto komponent, uporabljenih v senzorju. Polprevodniške elektronske komponente, kot so tranzistorji, se uporabljajo za preklop izhoda senzorja ob zaznavi predmeta.
Na voljo sta dve posebni vrsti trižilnih senzorjev: PNP in NPN. Razlika je v zasnovi notranjega tokokroga in vrste uporabljenih tranzistorjev. Za preprosto razlago obeh si oglej priloženi dokument.
Ključno je, da PNP in NPN nimata nič skupnega s tem, ali je senzor normalno odprt (N/O) ali normalno zaprt (N/C), tj. senzor PNP je lahko N/O ali N/C, tako kot je lahko tudi senzor NPN N/O ali N/C.
Upoštevaj, da je predmet tega pogostega vprašanja povezan zlasti z ožičitvijo izhodov PNP/NPN za senzorje in ne s podrobnim razumevanjem tehnologije tranzistorjev. Za lažje razumevanje pa si oglej priloženo stran iz naše publikacije "Practical Aspects book", ki (na kratko) prikazuje terminologijo tranzistorjev in sheme tokokrogov. Dodatno učno gradivo o tranzistorjih PNP in NPN lahko najdeš na spletu iz več različnih virov.
Zakaj dve vrsti?
Izbira senzorja PNP v primerjavi s senzorjem NPN je določena glede na tokokrog v katerem bo uporabljena naprava. Če se uporablja v običajnem relejskem krmilnem tokokrogu, je običajno mogoče uporabiti tip senzorja PNP ali NPN, kot je prikazano spodaj. Bolj običajna je uporaba senzorja PNP.
Ožičenje

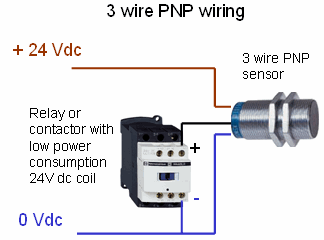

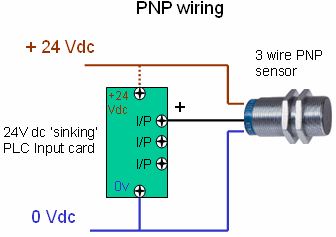

Običajni krmilni tokokrog relejskega tipa:
Prilogi Slika 1 / Slika 2
Uporaba s programabilnim logičnim krmilnikom (PLC)
Pri izbiri senzorja za uporabo s PLCjem je zelo pomembno, da se senzor ujema z vrsto vhodne kartice, ki se bo uporabljala na PLCju.
Obstajata dve vrsti vhodnih kartic, "sinking" (znane tudi kot pozitivna logika) in "source" (znane tudi kot negativna logika). Vredno je omeniti, da so izrazi "sinking" / "sourcing" in "positive" / "negative logic" v nekaterih panogah dobro znani, vendar niso običajno uporabljani termini. Zato je pomembno, da se vrsto senzorja, ki se bo uporabljal s kartico PLCja, določi na podlagi proizvajalčeve dokumentacije za PLC in/ali shemah ožičenja.
V Evropi je najpogostejša vrsta vhoda "sinking", ki se uporablja s senzorjem PNP, kot je prikazano spodaj. Danes so manj pogoste vhodne kartice "source", te so bile priljubljene v Aziji in za pravilno delovanje zahtevajo NPN tip senzorja. Številne sodobne vhodne kartice PLCjev je mogoče konfigurirati in ožičiti tako, da so lahko ali "sinking" ali "sourcing", čeprav je običajno treba vse vhode na določeni vhodni kartici konfigurirati enako.
OPOMBA: Črtkana črta na naslednjem diagramu ni obvezna in je lahko potrebna ali pa tudi ne, odvisno od strojne opreme/nastavitve. Glavne žice, ki jih je treba upoštevati, so rdeča, črna in modra žica.

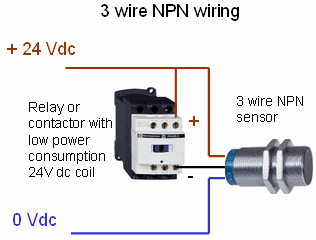

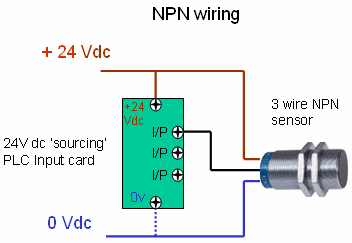

PNP in NPN ožičenja:
Priloga Slika 3 / Slika 4
Izraz polprevodniški se nanaša na vrsto komponent, uporabljenih v senzorju. Polprevodniške elektronske komponente, kot so tranzistorji, se uporabljajo za preklop izhoda senzorja ob zaznavi predmeta.
Na voljo sta dve posebni vrsti trižilnih senzorjev: PNP in NPN. Razlika je v zasnovi notranjega tokokroga in vrste uporabljenih tranzistorjev. Za preprosto razlago obeh si oglej priloženi dokument.
Ključno je, da PNP in NPN nimata nič skupnega s tem, ali je senzor normalno odprt (N/O) ali normalno zaprt (N/C), tj. senzor PNP je lahko N/O ali N/C, tako kot je lahko tudi senzor NPN N/O ali N/C.
Upoštevaj, da je predmet tega pogostega vprašanja povezan zlasti z ožičitvijo izhodov PNP/NPN za senzorje in ne s podrobnim razumevanjem tehnologije tranzistorjev. Za lažje razumevanje pa si oglej priloženo stran iz naše publikacije "Practical Aspects book", ki (na kratko) prikazuje terminologijo tranzistorjev in sheme tokokrogov. Dodatno učno gradivo o tranzistorjih PNP in NPN lahko najdeš na spletu iz več različnih virov.
Zakaj dve vrsti?
Izbira senzorja PNP v primerjavi s senzorjem NPN je določena glede na tokokrog v katerem bo uporabljena naprava. Če se uporablja v običajnem relejskem krmilnem tokokrogu, je običajno mogoče uporabiti tip senzorja PNP ali NPN, kot je prikazano spodaj. Bolj običajna je uporaba senzorja PNP.
Ožičenje
Običajni krmilni tokokrog relejskega tipa:
Prilogi Slika 1 / Slika 2
Uporaba s programabilnim logičnim krmilnikom (PLC)
Pri izbiri senzorja za uporabo s PLCjem je zelo pomembno, da se senzor ujema z vrsto vhodne kartice, ki se bo uporabljala na PLCju.
Obstajata dve vrsti vhodnih kartic, "sinking" (znane tudi kot pozitivna logika) in "source" (znane tudi kot negativna logika). Vredno je omeniti, da so izrazi "sinking" / "sourcing" in "positive" / "negative logic" v nekaterih panogah dobro znani, vendar niso običajno uporabljani termini. Zato je pomembno, da se vrsto senzorja, ki se bo uporabljal s kartico PLCja, določi na podlagi proizvajalčeve dokumentacije za PLC in/ali shemah ožičenja.
V Evropi je najpogostejša vrsta vhoda "sinking", ki se uporablja s senzorjem PNP, kot je prikazano spodaj. Danes so manj pogoste vhodne kartice "source", te so bile priljubljene v Aziji in za pravilno delovanje zahtevajo NPN tip senzorja. Številne sodobne vhodne kartice PLCjev je mogoče konfigurirati in ožičiti tako, da so lahko ali "sinking" ali "sourcing", čeprav je običajno treba vse vhode na določeni vhodni kartici konfigurirati enako.
OPOMBA: Črtkana črta na naslednjem diagramu ni obvezna in je lahko potrebna ali pa tudi ne, odvisno od strojne opreme/nastavitve. Glavne žice, ki jih je treba upoštevati, so rdeča, črna in modra žica.
PNP in NPN ožičenja:
Priloga Slika 3 / Slika 4
