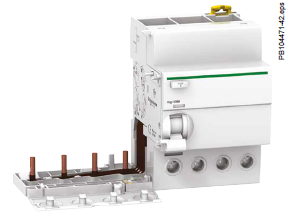

เทคโนโลยีที่ใช้ใน RCD คืออะไร

Technology: Voltage Independent Technology

อุปกรณ์กระแสไฟรั่วที่ใช้เทคโนโลยีแรงดันอิสระสามารถทำงานต่อไปได้ในกรณีที่แรงดันไฟตกโดยสมบูรณ์
หรือเกิดการ neutral break

อุปกรณ์กระแสไฟรั่วประกอบด้วย:

แกนแม่เหล็กที่มีประสิทธิภาพสูง (เช่น: nanocristalline)
รีเลย์ความไวสูง
electronic interface ที่วิเคราะห์สัญญาณ

Toroid ทำหน้าที่ข้อมูลเกี่ยวกับกระแสไฟรั่วและพลังงานที่จำเป็นสำหรับการ trip ของอุปกรณ์
วงจรอิเล็กทรอนิกส์และรีเลย์ไม่ได้เชื่อมต่อกับระบบไฟฟ้า พลังงานมีให้กระแสไฟรั่วเท่านั้น
แม้ว่าจะเกิดเหตุการณ์การ break หรือแยกกันของสาย Neutral หรือแรงดันไฟฟ้าตก (voltage drop) ระบบเครื่องกลไฟฟ้าทั้งหมดจะยังคงทำงานต่อไป ทำให้อุปกรณ์กระแสไฟรั่วสามารถ trip ได้

มาตรฐานที่เกี่ยวข้องกับเทคโนโลยี
"Voltage Independent Technology"

Voltage Independent RCCBs ต้องเป็นไปตามมาตรฐานสากลสองมาตรฐาน:

- IEC/EN 61008-1 - กฎทั่วไปสำหรับ RCCBs,
- IEC/EN 61008-2-1 - กฎเฉพาะสำหรับสายไฟที่ไม่ขึ้นกับแรงดันไฟฟ้า RCCBs

Voltage Independent RCBOs ต้องเป็นไปตามมาตรฐานสากล มาตรฐานนี้:

- IEC/EN 61009-1 - กฎทั่วไปสำหรับ RCBO,
- IEC/EN 61009-2-1 - กฎเฉพาะสำหรับ RCBO ที่ไม่ขึ้นกับแรงดันไฟฟ้าในสาย

ความสอดคล้องกับกฎเฉพาะหมายถึงการปฏิบัติตามกฎทั่วไป ในทางปฏิบัติ ผลิตภัณฑ์ได้รับการรับรอง IEC/EN 61008-2-1 หรือ IEC/EN 61009-2-1
ความสอดคล้องกับมาตรฐานได้รับการยืนยันโดยเครื่องหมายความสอดคล้องระดับประเทศบนผลิตภัณฑ์ เครื่องหมายนี้กำหนดโดยองค์กรบุคคลที่สามที่ไม่ขึ้นกับชไนเดอร์ อิเล็คทริค สิ่งนี้เกี่ยวข้องกับการสุ่มตัวอย่างเป็นประจำที่ไซต์การผลิตเพื่อให้แน่ใจว่าสอดคล้องกับมาตรฐานที่เป็นปัญหาอย่างต่อเนื่อง
มาตรฐานการติดตั้งสากล (IEC 60364) ขอแนะนำอย่างยิ่งให้ใช้อุปกรณ์กระแสไฟรั่วที่ไม่ขึ้นกับระบบแรงดันไฟในอาคารที่ครอบครองโดยบุคคลที่ไม่ได้รับการฝึกอบรมด้านการป้องกันอันตรายจากไฟฟ้า (อาคารที่พักอาศัยอาคารตติยภูมิ ฯลฯ)
ในบางประเทศ จำเป็นต้องใช้ RCD พร้อมเทคโนโลยีควบคุมแรงดันไฟฟ้า(VIT) สำหรับวงจรสุดท้าย
