เนื่องจาก เครื่องตัดไฟรั่ว  (RCD) ได้รับการออกแบบมาเพื่อตรวจจับกระแสไฟต่ำๆ (เช่น: 30 mA) การรบกวนจากระบบไฟฟ้าหรือสภาพแวดล้อมอาจส่งผลให้ RCD Trip ได้ในบางกรณี

• การตัดวงจรแบบไม่จำเป็น (Nuisance tripping) เป็นการตัดการเชื่อมต่อของแหล่งจ่ายไฟเมื่อไม่มีสถานการณ์อันตราย trip ประเภทนี้มักเกิดขึ้นซ้ำๆ ซึ่งส่งผลเสียอย่างมากต่อคุณภาพของการจ่ายไฟฟ้าและทำให้เกิดการรบกวนการทำงานสำหรับผู้ใช้
• ต้องคำนึงถึงความเสี่ยงของการรบกวนเมื่อเลือกอุปกรณ์เครื่องตัดไฟรั่วตามโหลดที่ให้มาและสิ่งแวดล้อม
• คำอธิบายที่ให้ไว้ด้านล่างระบุประเภทหลักของการรบกวนที่มาและวิธีที่อุปกรณ์เครื่องตัดไฟรั่วของ Schneider Electric

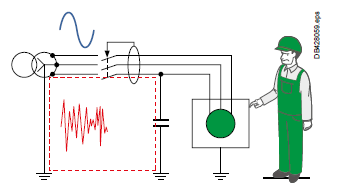

การตัดวงจรแบบไม่จำเป็น (Nuisance tripping)
การตัดวงจรแบบไม่จำเป็น (Nuisance tripping) เนื่องจากกระแสรั่วไหลที่ไม่เป็นอันตรายที่มีอยู่ในการติดตั้งสามารถมาจากดังต่อไนี้

• กระแสไฟรั่วความถี่ต่ำ
• กระแสความถี่สูงชั่วคราวหรือถาวร (ฮาร์โมนิกความถี่สูง)

กฏข้อที่ 1 : ใช้อุปกรณ์ตัดไฟรั่วประเภท A-SI ของ Schneider Electric

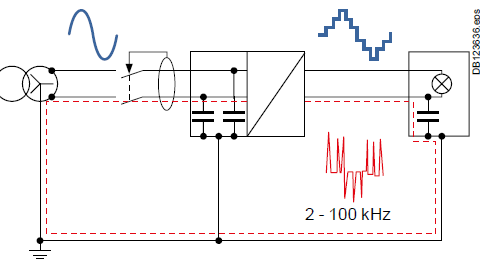

ฮาร์โมนิกความถี่สูง

• กระแสที่เกิดจากโหลดประเภท non-linear load เช่น อุปกรณ์จ่ายไฟของอุปกรณ์ไอที, ตัวแปลงความถี่, variable speed drive motor controls, ไฟบัลลาสต์อิเล็กทรอนิกส์ ฯลฯ ซึ่งมีค่าลำดับฮาร์โมนิกลที่ลำดับสูง
• หากตัวเก็บประจุของวงจรป้องกันมีความสำคัญ (ระหว่างสายเคเบิลและสายดินหรือระหว่างส่วนที่มีไฟฟ้าของอุปกรณ์กับเฟรม)อุปกรณ์ตัดไฟรั่วอาจ trip  แต่กระแสไฟลัดวงจรลงดินไม่เป็นอันตราย
• โหลดอิเล็กทรอนิกส์ทั่วไปความถี่สูงจะติดตั้งตัวกรอง EMC เพื่อให้แน่ใจว่าจะไม่รบกวนสภาพแวดล้อมเมื่อเปิดเครื่องหรือระหว่างแรงดันไฟกระชากต่างๆ ตัวกรองเหล่านี้ ซึ่งประกอบด้วย ตัวเก็บประจุ จะผลิตกระแสไฟเข้าชั่วคราวที่อาจทำให้เกิดการ trip

กฎข้อที่ 2: จำกัดจำนวนโหลดในอุปกรณ์ตัดไฟรั่ว

กระแสไฟรั่วความถี่ต่ำ
ความเสี่ยงของ การตัดวงจรแบบไม่จำเป็น (Nuisance tripping) นี้มีแนวโน้มที่จะเกิดขึ้นเมื่อโหลดที่เหมือนกันจำนวนมาก ขนานกันและได้รับการป้องกันโดย อุปกรณ์ตัดไฟรั่วตัวเดียวกัน

กระแสรั่วไหลเหล่านี้ส่วนใหญ่สร้างขึ้นโดยตัวเก็บประจุในตัวจ่ายไฟของอุปกรณ์อิเล็กทรอนิกส์ ไฟรั่วเหล่านี้อาจมาจากดังต่อไปนี้

• ความเสี่ยงสู.ของการ trip ในกรณีที่มีสัญญาณรบกวนความถี่สูงทำให้เกิดการ trip
• สาเหตุที่ทำให้ trip อยู่บ่อยครั้ง

กฎข้อที่ 3: จำกัดความยาวทั้งหมดของสายเคเบิลไว้ที่ 300 เมตร downsteam 30 mA RCD
ผลกระทบของความยาวสายเคเบิล หากติดตั้งสายเคเบิลยาวไว้ที่ปลายของอุปกรณ์กระแสไฟรั่ว อาจจำเป็นต้องพิจารณาความยาวคู่สายเคเบิล/สายดิน
(ลำดับความสำคัญ: ที่ 230 V, ประมาณ 1.5 mA ต่อ 100 ม.) .
