リレーとは｜リレーの種類（電磁、監視、タイマーなど）と特長まとめ

リレーについて、ご存じでしょうか？

リレー（英語：Relay）、電子部品であり、別名、「継電器」とも呼ばれます。シュナイダーエレクトリックは、監視リレー、タイマーリレー、一般電磁リレーなど、お客様の日常的なニーズに応える幅広いリレーを提供しています

リレー型式選定にお困りですか？

丁寧なサポートを提供します。

Harmony リレーをご存知ですか？

製品詳細ページをご覧ください。

様々な監視条件によって、アラーム等の発報出力を行い、現場を守る。

電磁リレーには、1CO～4CO接点、最大30Aのインターフェースなど、様々な種類がある。

設定されたタイミングで接点をON/OFFできる。

電磁リレー（英訳：Electro-mechanical Relay）は、小さな電流で、大きな電流を必要とする負荷のオン／オフを行います。

Harmony電磁リレーのメリット：

	シリーズ名	接点数	接点機構	定格コイル電圧	抵抗負荷	微小負荷	LED	テストボタン	保護回路

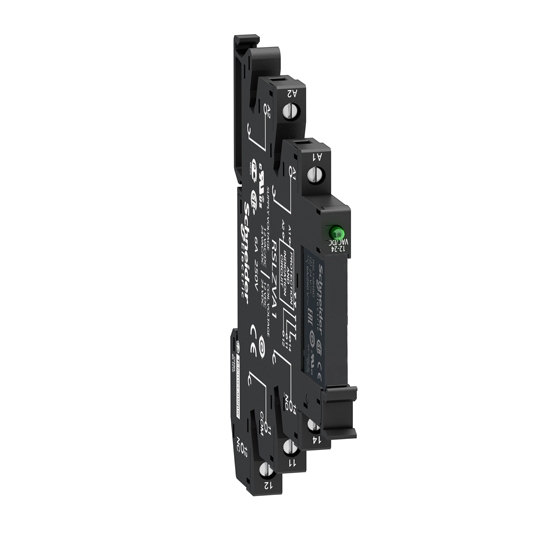

スリムI/Oリレー	RSLシリーズ	1極	シングル	12～230Vac/dc	6A	モデル有	標準	ー	標準
スリムインターフェイスリレー	RXGシリーズ	1、2極	シングル	6～110Vdc 24～230Vac	10A（1極） 5A（2極）	ー	モデル有	モデル有	オプション一体型有

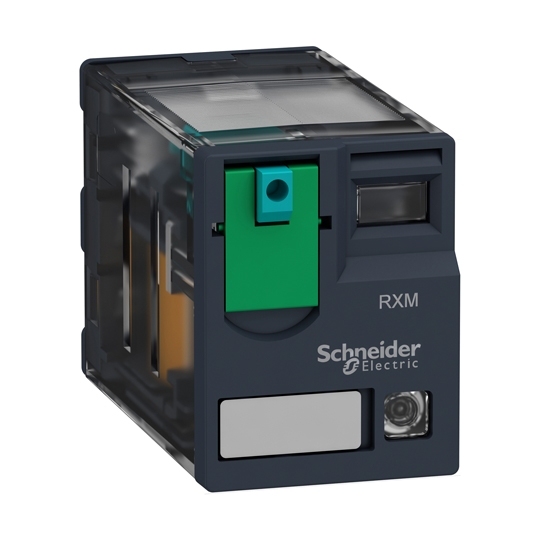

ミニユニバーサルリレー	RXMシリーズ	2、3、4極	ダブル	12～220Vdc 24～240Vac	12A（2極） 10A（3極） 6A（4極）	モデル有	モデル有	モデル有	オプション一体型有

監視リレー（英訳：Control Relay）は、様々な監視条件によって、アラーム等の発報出力を行うスマートリレーです。

Harmony監視リレーのメリット：

シリーズ名	接点数	制御回路電圧	定格出力電流	検出機能	出力回路

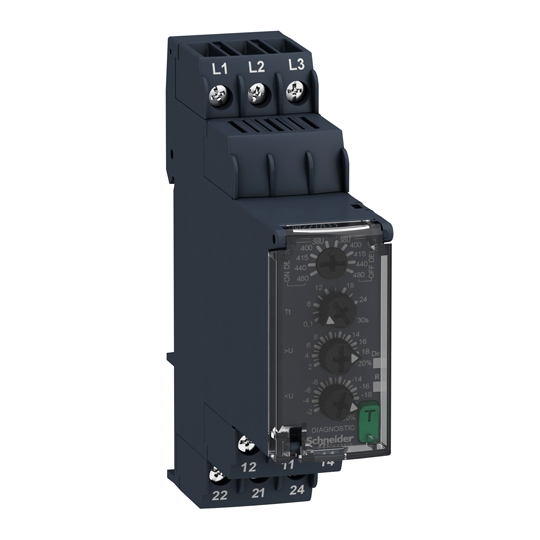

RM17シリーズ	1、2極	三相183～528Vac 三相208～480Vac	５A	3相不平衡, 逆相, 欠相, 低電圧, 過電圧	リレー
RM22シリーズ	1、2極	単相24～240Vac/dc 三相200～240Vac 三相380～480Vac	５A、8A	単相電流、三相不平衡、逆相、欠相、低電圧、過電圧、水位レベル	リレー
RM35シリーズ	2極	三相単相24～240VAC/DC	５A, 8A	単相-過電圧/低電圧、過電流/低電流、水位レベル	リレー

タイマーリレー（英訳：Timer Relay）は、設定されたタイミングで接点をON/OFFするスマートリレーです。

Harmonyタイマーリレーのメリット：

シリーズ名	接点数	制御回路電圧	定格出力電流	検出機能	設定時間レンジ	出力回路

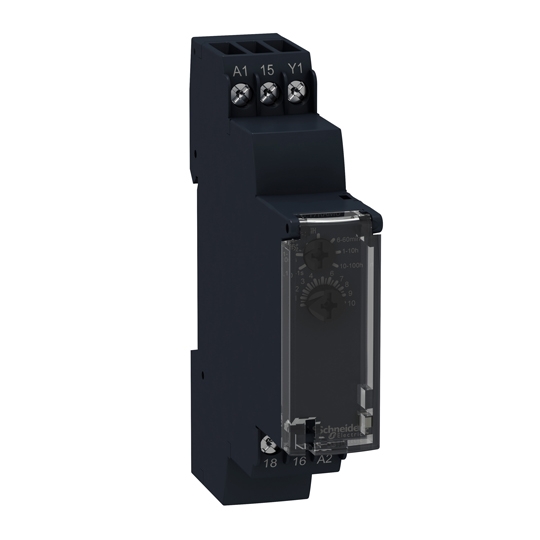

RE17シリーズ	1極	12～240VAC/DC	0.7A、8A	オンディレイ, オフディレイ, マルチファンクション	0.1s～100h	トランジスタ、リレー
RE22シリーズ	2極	24～240VAC/DC	8A	マルチファンクション	0.05s～300h	リレー
RE48シリーズ	2極	24～240VAC/DC	５A	マルチファンクション	0.02s～300h	リレー
REXLシリーズ	2極	212VDC, 24VDC, 24～230VAC	５A	オンディレイ	0.1s～100h	リレー

リレーを選定する際のポイントをご説明いたします。リレーの選定は以下の要素に基づいて行います。

負荷電流：利用する負荷の電流に合わせてリレーを選定します。通常、リレーのデータシートには最大許容電流が記載されています。
接点数：利用する回路の負荷電流に合わせてリレーを選定します。負荷電流がリレーの接点容量を超えないようにします。
リレーのサイズ：負荷電流に対応した適切なサイズのリレーを選定します。大きな負荷電流を扱う場合、リレーの接点や配線が過熱しないよう、適切なサイズのリレーを選択することが重要です。
制御電圧：制御する電源の電圧に合わせて、リレーの制御電圧を選定します。選択したリレーが制御電圧に適合していることを確認します。
